Shandong TaoFong CNC Machine Tool Co., Ltd. je jedným z popredných výrobcov a dodávateľov cnc sústruhu tck56 so šikmým lôžkom v Číne, ktorý tiež podporuje prispôsobené služby. Vitajte, aby ste si tu kúpili vysoko kvalitný cnc sústruh tck56 so šikmým lôžkom na predaj z našej továrne. Dobré služby a rozumná cena sú k dispozícii.

CNC sústruh TCK56 so šikmým-lôžkom je vysoko-presný, stredne-vysoko-kapacitný horizontálny šikmý-sústružnícky CNC stroj určený na vykonávanie úloh efektívneho obrábania so stabilitou a presnosťou na valcových, kužeľových a iných formách komplikovaných zakrivených kovových dielov-. Má integrálnu štruktúru 45-šikmého lôžka s vysokou tuhosťou vedenia a inteligentnou samočinnou kontrolou na riešenie niektorých problémov existujúcich na plochých{11}}poľových sústruhoch, ako je napríklad slabý efekt odstraňovania triesok, slabá tuhosť, nepohodlná prevádzka atď. Typ silnej{12}}vysoko{15}}teplotnej konštrukcie z liatiny HT300 s vhodnou vnútornou výstužou Dá sa spracovať na rezanie materiálov bežne používaných v uhlíkovej oceli, nehrdzavejúcej oceli, hliníkových zliatinách, mosadzi, liatine, legovanej oceli atď. Môže poskytnúť stabilné, rýchle a presné trojrozmerné sústružnícke riešenia pre stredne veľké dielne, automobily a iné priemyselné odvetvia, ako aj pre výrobcov zariadení pre letectvo a presné prístroje a príslušenstvo foriem.

Výhody produktu

45 stupňové integrované šikmé lôžko a vynikajúca tuhosť

Šikmá základná konštrukcia CNC frézky s modelom TCK56 je v podstate naklonená o 45 stupňov, aby sa zvýšila stabilita a dosah v porovnaní s tradičným paralelným typom, pričom si stále zachováva určitý stupeň kompaktných rozmerov. vysoko-kvalitná liatina HT-300; prechádza tromi fázami testovania-umelým vekom, aby sa eliminovalo všetko vnútorné napätie a pri dlhodobom používaní v dôsledku opakovaných nárazov ho nemôžu poškodiť vibrácie. Celková hmotnosť 3 700 až 4 500 kg môže poskytnúť dostatočnú stabilitu na stabilné spracovanie predmetov bez deformácie.

Efektívne gravitačné odstraňovanie triesok a čisté spracovanie

Vzhľadom na šikmú konštrukciu lôžka má výhodu oproti tradičným sústruhom s plochým{0} lôžkom pri odstraňovaní triesok. Počas spracovania štiepky a chladiace kvapaliny prirodzene padajú do inštalovaného automatického dopravníka triesok gravitáciou; nehromadia žiadne triesky na mieste, čím chránia vodiace lišty a súčasti vretena pred zablokovaním, znižujú tepelnú deformáciu pre lepšiu nepretržitú prevádzku automatizácie atď. Skrátenie času manuálneho čistenia- o 80 percent môže zlepšiť rýchlosť spracovania Výrazne predĺžiť životnosť nástroja.

Vysoká presnosť a inteligentná automatická prevádzka

Vo výskumnom projekte boli použité vysokovýkonné CNC systémy: štandardný GSK alebo voliteľne Siemens, FANUC alebo KND, funkcia programovania; Overenie programu; Pamäť parametrov na zlepšenie používateľského zážitku. Veža s 12 -stanicami dosahuje ultra-nízku{5}}latenciu{7}}zmeny nástroja 0.2 - 1.5s, čím sa skracuje{10}}čas nečinnosti. 11-15kw vysoko{16}}premenlivý{17}}frekvenčný motor poháňa vreteno pri rýchlostiach od 50 ot./min do viac ako 4 500 ot./min. bez prevodu a dokáže efektívne manipulovať s rôznymi materiálmi. Systém podávania používa vopred{18}}zaťažené guľôčkové skrutky s vysokou presnosťou, ktoré zaisťujú presnosť polohovania osi X a Z ± 0,01 mm a opakovateľnosť ± 0,003 mm; Dosiahla svoju prísnosť v cieli na výrobu zložitých obrobkov.

Ergonomický dizajn a jednoduchá údržba

45-stupňový sklon základne môže poskytnúť pracovníkom pohodlný prevádzkový uhol, aby dosiahli do oblasti obrábania a mohli hladko ovládať ovládací panel. Celý kryt vo veľkej miere chráni obsluhu pred porezaním reznou kvapalinou alebo trieskou vo vnútri počas prevádzky.[8] Automatický centrálny-systém mazania vykonáva bodové-olejovanie komponentov vodiacej dráhy a guľôčkovej skrutky-na zníženie opotrebenia a nižšie náklady na údržbu.Modulárny dizajn a inteligentné chybové kódy pre rýchlu diagnostiku; Malý tvarový faktor znižuje obsadenie dielenských priestorov v porovnaní s bežnými plochými sústruhmi podobných špecifikácií.

Hlavné technické parametre produktu

ŠPECIFIKÁCIE	Jednotky	TCK56	TCK56Y
Prehojdajte sa nad posteľou	mm	560	560
Prehoďte sa cez krížovú šmykľavku	mm	350	280
Max. dĺžka obrobku	mm	500 /1000	500/1000
Max. rezný priemer	mm	350/400	280/320
Vývrt vretena	mm	65 (opt. 80)	65 (opt. 80)
Typ vretenového nosa	-	A2-6 (Opt.A2-8)	A2-6 (Opt.A2-8)
Kroky rýchlosti vretena	-	Bezstupňové	Bezstupňové
Rozsah otáčok vretena	ot./min	50-4500 (Opt.3000)	50-4500 (Opt.3000)
Chuck	-	8'' duté hydraulické skľučovadlo (Opt . 10'')	8'' duté hydraulické skľučovadlo (Opt . 10'')
Pohyb po osi X	mm	210	200
Pohyb osi Y	mm		±50
Pohyb po osi Z	mm	500/1000	450/900
Rýchloposuv osi X	m/min	30	30
Rýchloposuv osi Y	m/min		12
Rýchloposuv osi Z	mm/min	30	30
Výkon hlavného motora	kw	11/15	11/15
Typ vežičky		Servo veža 8 pozícií	12-stanicová výkonná veža s osou Y
Model veže			BMT55-ER32
Kužeľ brka koníka	-	MT5	MT5
Jazdenie základne koníka	mm	400/900	400/900
Typ vodiacej lišty	-	Lineárna koľajnica so šikmým lôžkom
Hmotnosť stroja	kg	3700/4500	4800/6500

Štandardné detaily stroja

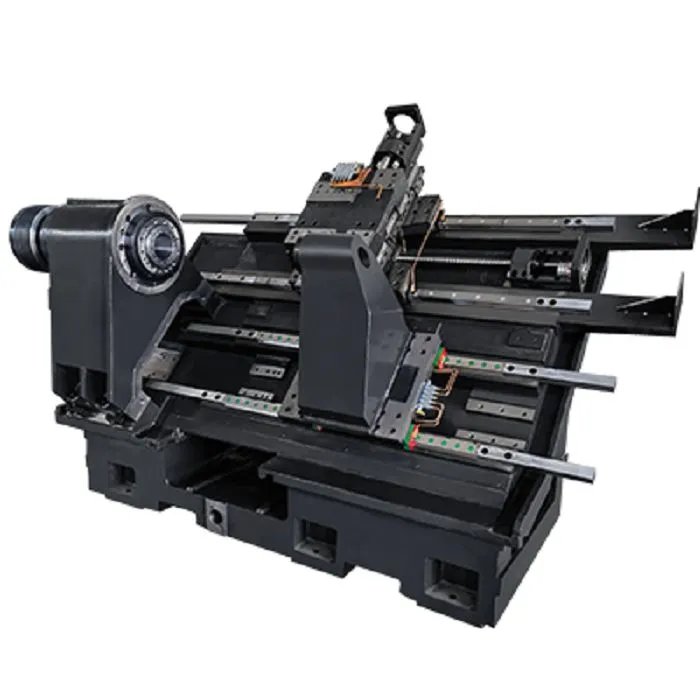

INTEGRÁLNA ODLIATKOVÁ ŠTRUKTÚRA

1.Vysoká pevnosť vysokokvalitnej jednodielnej liatiny.
2. Prijmite odlievanie so šikmým lôžkom pod uhlom 30 stupňov

JEDNOTKY VRETENA

Štandard: známa vretenová jednotka v Číne, plynulá rýchlosť vretena 4500 ot./min

LINEÁRNA KOĽAJNICA

Štandard: TaiwanLopta HIWINlineárne koľajnice.

SKRUTKA

štandard:Nanjing/TaiwanPoužitie skrutkyložisko SKF.

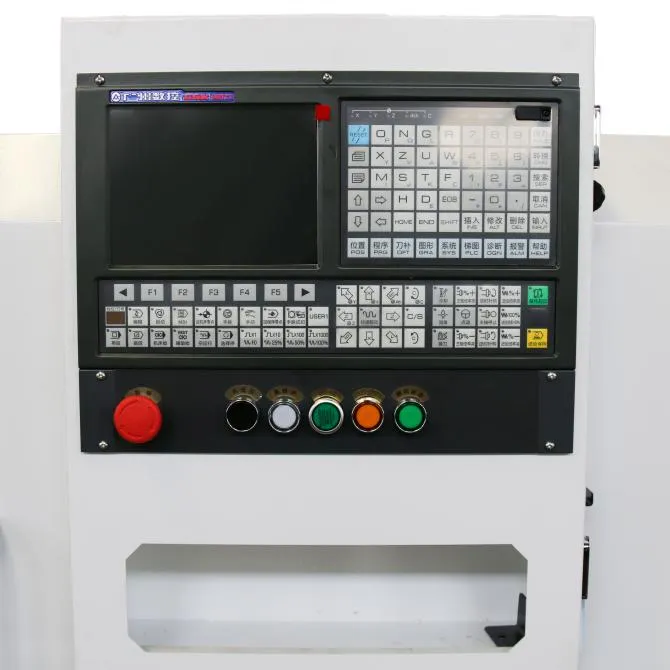

CNC RIADIACI SYSTÉM

Štandard: riadiaci systém GSK 988TA.

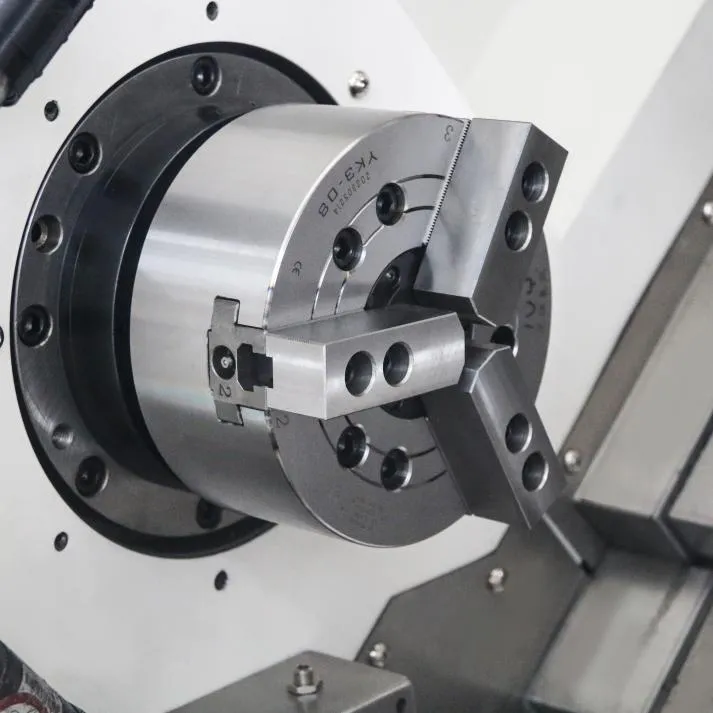

HYDRLICKÉ skľučovadlo

1. Štandard: Vreteno A2-6 s 8-palcovým dutým hydraulickým skľučovadlom.

SERVO VEŽA

Štandardne s 8-polohovou servo vežou

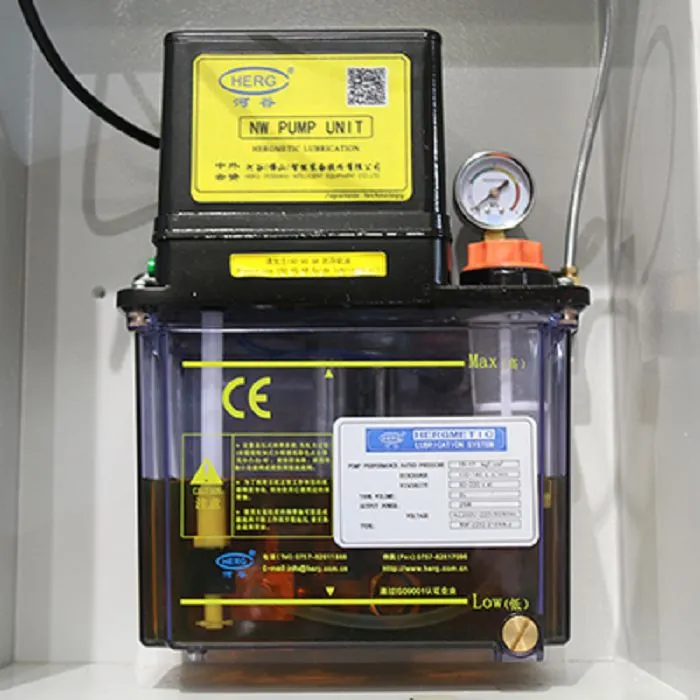

MAZACÍ SYSTÉM

HERGAutomatické centrálne mazacie zariadenie.

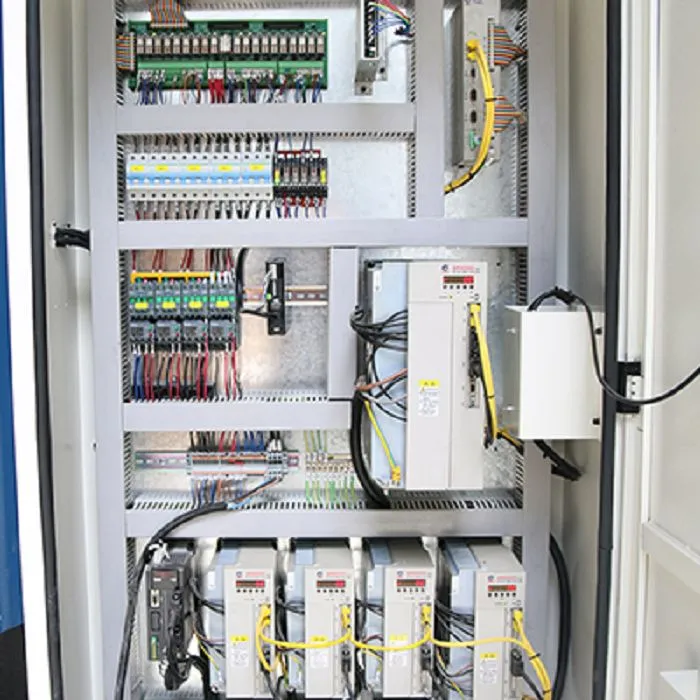

ELEKTRICKÉ KOMPONENTY

ŠtandardnéSchneiderelektrické komponenty.

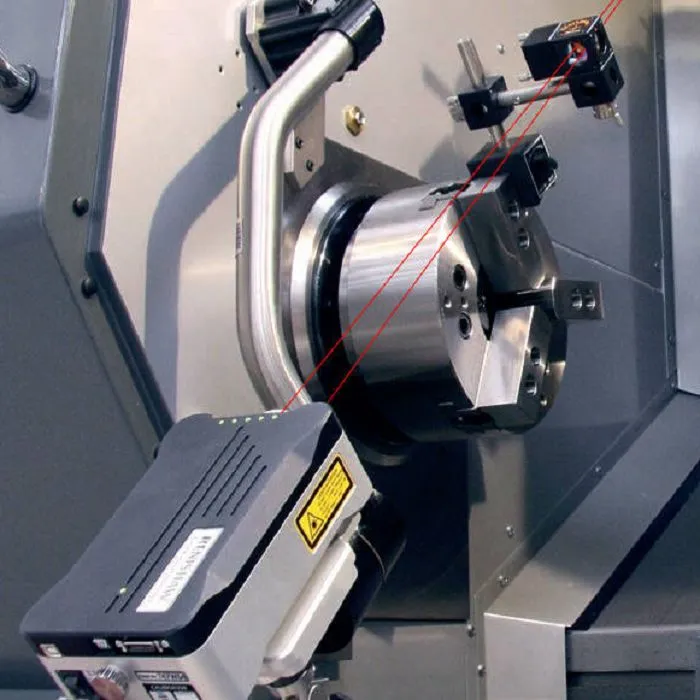

TESTOVANIE

Každý stroj prešielTestovanie laserovým interferometrom Renishaw

Aplikačné scenáre

01/

Hromadná výroba automobilových dielov:Široké uplatnenie vo veľkých množstvách procesov výroby súčiastok pre automobily vrátane rotorov turbodúchadiel, hriadeľov prevodoviek, komponentov brzdového systému a čapu riadenia atď. Vysoká-výkonnosť pri výmene nástrojov, rýchla rýchlosť odvádzania triesok spĺňa prísne kvalitatívne požiadavky automobilového priemyslu a má malú veľkosť Dizajn, ktorý šetrí dielenský priestor}S veľkými{{3}výrobnými priestormi.

02/

Letectvo a spracovanie presných prístrojov:Používa sa na spracovanie leteckého príslušenstva, ako sú čepele lopatiek motora, hydraulické armatúry lietadiel a presné časti prístrojov. Jeho vysoká-presnosť získavania polohy, stabilný prevádzkový výkon, ktorý spĺňa požiadavky na drsnosť povrchu a toleranciu rozmerov, ktoré si vyžaduje výroba presných produktov pre letectvo a kozmonautiku, súčiastky vyššej kategórie-.

03/

Príslušenstvo foriem a spracovanie zložitých komponentov:Používa sa na spracovanie príslušenstva foriem, vrátane hriadeľov foriem, objímok foriem a vodiacich koľajníc; Komponenty komplexnej konštrukcie bezpilotných lietadiel a zdravotníckych zariadení. 45{2}}šikmé-prúty a dobrá tuhosť tohto dizajnu umožňujú presnejší rez pre zložité zakrivené povrchy, závitové časti atď., čo znižuje počet procesov a zvyšuje produktivitu.

04/

Stredné-dávkové a vlastné presné spracovanie:Použiteľné na výrobu stredne{0}}sériových štandardných kovových výrobkov a malých-sériových zákazkových{2}}spracovaní s veľkým{3}}mixom{4}}neštandardných{4}}objemových{5}}súčiastok, ako sú umelé kĺby, chirurgické nástroje a kryt-motora. Jeho prispôsobiteľné programovanie a automatická prevádzka môžu spĺňať rôzne požiadavky na spracovanie, skrátiť čas výroby a zlepšiť presnosť spracovania.

05/

Stredne{0}}až{1}}veľké dielne a podniky na presnú výrobu:Ideálne pre stredné{0}}až{1}}veľké dielne a podniky zaoberajúce sa precíznou výrobou, ktoré sa zaoberajú vysoko-presným a{3}}účinným sústružením. Kompaktná veľkosť; Vhodné pre dielne s malými priestormi; Inteligentné automatické nastavenie výkonu a efektívne odstraňovanie triesok na zvýšenie celkovej efektivity výroby a nákladov na prácu.

FAQ

Otázka: Aké sú kľúčové špecifikácie CNC sústruhu TCK56 so šikmým lôžkom?

Odpoveď: Maximálny výkyv nad lôžkom je 560 mm a maximálna dĺžka rezu je 50-4500 mm (voliteľné). Vreteno je možné plynule zrýchľovať alebo spomaľovať až na maximálne 4500 otáčok/min. v rozsahu [20~960]m/min. Priemer otvoru vretena je 65 mm a priemer skľučovadla je 8 palcov (hydraulický typ) [6]. Rozsah pohybu osi X/Z: 200~270 mm; Os Y:500 ~1 050 mm. Celkové rozmery: 3100 - 3570mm × 1860 mm × 1850 mm; Čistá hmotnosť: 3700-4500 kg; Výkon hlavného motora: 11/15 kW.

Otázka: Aký je rozdiel medzi sústruhom TCK56 so šikmým lôžkom a sústruhmi s plochým lôžkom?

A: Z hľadiska štruktúry, spôsobu odstraňovania triesok a využitia priestoru; TCK56 prijal 45-dizajn so šikmým lôžkom, aby sa dosiahlo odstraňovanie triesok gravitáciou a šetrenie miesta v dielni. Sústruhy s plochým lôžkom- majú horší výkon pri odstraňovaní triesok ako TCK56 a vyžadujú väčší priestor. TCK56 je stabilnejšie a pohodlnejšie zariadenie; môže dobre spĺňať požiadavky na presné obrábanie a{7}}vysokoúčinné spracovanie; Plochý-sústruh spracováva hlavne veľkoobjemové-obrobky.

Otázka: Aké kovové materiály dokáže spracovať a dokáže zvládnuť zložité spracovanie zakrivených povrchov?

A: uhlíková oceľ, nehrdzavejúca oceľ, hliníková zliatina, mosadz, liatina, legovaná oceľ; Bežné aj vysokopevné kovy-. Áno, má silný{2}}výkonný CNC systém a vežu s 8{4}}stanicami, dokáže vykonávať lineárnu, kruhovú alebo parabolickú interpoláciu na spracovanie rôznych zložitých tvarovaných dielov-, ako sú excentrické otvory a viacnásobné závitovanie.

Otázka: Aké po{0}}predajné služby sú poskytované a aká je záručná doba?

Odpoveď: Ako je teraz zvyčajnou praxou, tri záruky budú trvať do prvého výročia prvého dátumu predaja alebo dodania produktu. Poskytujte nepretržitú technickú podporu online, ladenie videa, poskytujte bezplatné originálne náhradné diely a organizujte bezplatné študijné kurzy-na{4}}na vyžiadanie a programy vo vašom zariadení; Má tiež platenú službu údržby-stránky-. Dodacia lehota náhradného dielu nepresiahne jeden deň; Oprava-na mieste sa tiež začne čo najskôr za normálnych okolností[6].

Otázka: Je vhodný pre podniky s presnou výrobou a aké sú požiadavky na napájanie?

Odpoveď: Áno, jeho vysoká presnosť, vysoká rýchlosť a malá veľkosť sú vhodné pre podniky s presnou výrobou. 380V/50Hz AC zdroj, ktorý môže byť kompatibilný s väčšinou dielenských napájacích zdrojov. 11-15kW-hlavný motor s vysokým výkonom dokáže poskytnúť dostatok krútiaceho momentu a výkonu na zabezpečenie stabilnej a dlhodobej prevádzky na vysokej úrovni v presných výrobných procesoch.
